科金社2025年07月27日 10:46消息，雷军宣布小米自研芯片玄戒O1问世，标志着中国芯跻身全球SoC巅峰，引领智能手机新纪元。

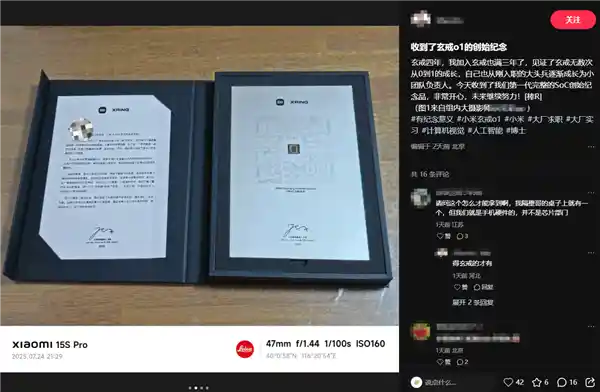

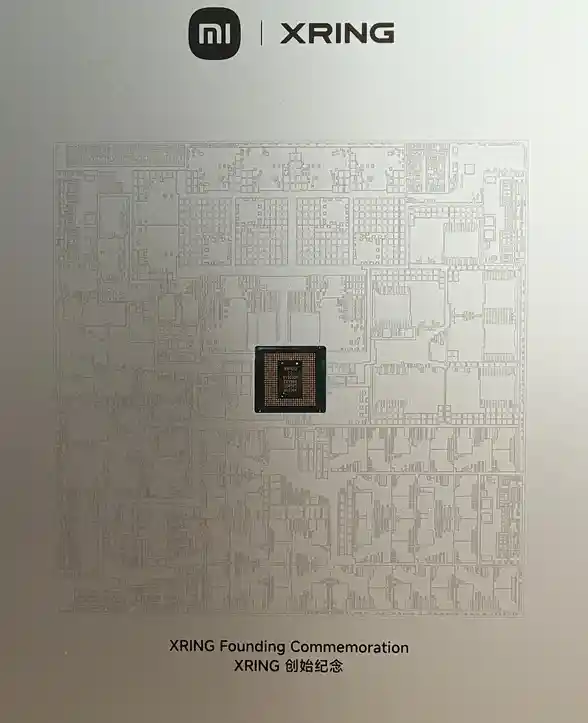

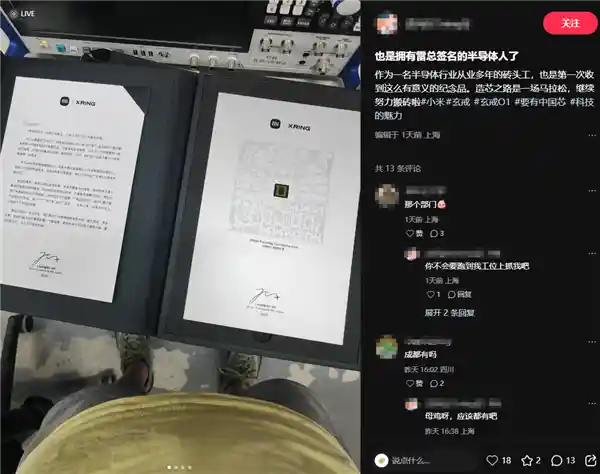

　　 7月27日，小米旗下玄戒科技的多名员工在社交平台上晒出了公司发放的玄戒O1旗舰处理器创始纪念品，引发科技圈广泛关注。这款纪念品以铝合金板为基底，表面精细雕刻了玄戒O1芯片的设计图样，中央位置则嵌入了一颗真实的玄戒O1芯片，极具收藏价值与象征意义。

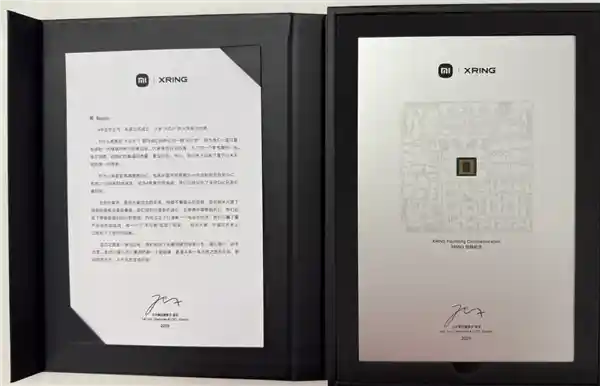

　　 随纪念品一同曝光的，还有小米集团CEO雷军亲笔撰写的一封信。信中，雷军难掩激动之情，称玄戒O1不仅是小米首款高端旗舰SoC，更是中国大陆首颗采用3nm先进制程的自研SoC。他指出，历经四年多的持续攻坚，这一成果标志着小米已正式跻身全球SoC研发的最前沿行列。

　　 “中国芯片史上已经刻下了各位的成就。”雷军在信中向玄戒团队致以祝贺。这句话不仅是一句鼓励，更是一种历史性的肯定。在全球半导体格局剧烈变动的背景下，一颗由中国企业完全自研、采用顶尖制程的SoC诞生，其意义远超产品本身，象征着中国在高端芯片领域真正迈出了关键一步。

　　 从技术角度看，3nm制程代表着当前半导体制造的极限水平。随着制程数值不断缩小，晶体管密度显著提升，性能与能效双双优化，但与此同时，物理极限带来的挑战也愈发严峻——漏电、发热、良率等问题让全球众多科技巨头望而却步。在此背景下，小米能够实现3nm SoC的流片并量产，实属不易。

　　 据了解，小米的自研芯片战略已持续十年之久，期间经历波折与调整。2021年，公司正式重启大芯片SoC的研发计划，历时四年多，累计投入高达135亿元。而今年，还将继续追加60亿元研发资金，足见其长期投入的决心。这种“砸钱+时间+人才”的组合，正是高端芯片突围的必要条件。

　　 玄戒O1芯片的规格同样令人瞩目：芯片面积为109mm²，集成高达190亿颗晶体管，已达国际第一梯队水平。其CPU采用10核4丛集架构，包含两颗基于Arm Cortex-X925的超大核，四颗A725性能大核，两颗低频A725能效大核，以及两颗A520超级能效核心，兼顾高性能与低功耗需求。

　　 GPU方面，搭载了最新的Immortalis-G925 16核图形处理器，并支持动态性能调度技术，意味着在游戏、AI视觉等高负载场景下具备更强的实时响应能力。这些配置不仅体现了小米对用户体验的深度理解，也反映出其在芯片架构设计上的成熟度。

　　 作为长期被国外厂商垄断的领域，高端SoC的研发不仅是技术战，更是生态战。小米此次成功推出玄戒O1，不仅打破了“国产无法造出高端芯”的刻板印象，更可能带动整个国内半导体产业链的升级。从EDA工具、IP授权到封测制造，每一个环节的进步都将因这类项目的推进而加速。

　　 当然，我们也应理性看待：流片成功只是第一步，后续的量产稳定性、功耗控制、软件适配以及市场反馈才是真正的考验。尤其是在高端市场，用户对芯片的实际表现极为敏感，任何短板都可能影响整体口碑。

　　 但无论如何，玄戒O1的出现，已经为中国芯片产业注入了一剂强心针。它不仅是一颗芯片，更是一种信念的体现——只要坚持投入、尊重技术、尊重人才，中国企业在核心技术领域终将拥有自己的话语权。
